Osuszacze adsorpcyjne
Osuszacze adsorpcyjne
Osuszacze adsorpcyjne działają na zasadzie adsorpcji, która polega na wchłanianiu wilgoci przez materiał adsorbujący, aby oddzielić ją od powietrza. Główne cechy osuszaczy adsorpcyjnych to: Dwustopniowy proces: Osuszacze adsorpcyjne działają na zasadzie dwóch faz: adsorpcji i regeneracji. W fazie adsorpcji wilgoć jest wchłaniana przez materiał adsorbujący, podczas gdy w fazie regeneracji materiał jest oczyszczany z wilgoci, aby przywrócić jego zdolność adsorpcji.
Cykl pracy osuszaczy adsorpcyjnych sprężonego powietrza
Cykl pracy: Osuszacze adsorpcyjne pracują w cyklach, w dwóch komorach. Podczas gdy jedna komora działa w fazie adsorpcji, druga komora jest w fazie regeneracji. Następnie role komór są odwracane, aby umożliwić ciągłą pracę osuszacza. Skuteczność w niskich temperaturach: Osuszacze adsorpcyjne są szczególnie skuteczne w usuwaniu wilgoci w niskich temperaturach, ponieważ nie polegają na schładzaniu powietrza, jak osuszacze chłodnicze. Dlatego są często stosowane w miejscach, gdzie wymagane jest osuszanie przy niskich temperaturach. Kontrola wilgotności: Osuszacze adsorpcyjne umożliwiają precyzyjną kontrolę wilgotności powietrza. Można je dostosować do określonych poziomów wilgotności, aby spełnić wymagania różnych zastosowań.
Zapraszamy także do zapoznania się z: Osuszacze chłodnicze sprężonego powietrza
| Model | Wydajność przy -40oC punkcie rosy m3/min | Wydajność przy -70oC punkcie rosy m3/min | Maksymalne ciśnienie pracy bar |
|---|---|---|---|
| D5IM | 0,08 | 12 | |
| D14IM | 0,23 | 12 | |
| D25IM | 0,42 | 12 | |
| D34IM | 0,57 | 12 | |
| D41IM | 0,68 | 0,48 | 16 |
| D54IM | 0,90 | 0,63 | 16 |
| D71IM | 1,18 | 0,83 | 16 |
| D90IM | 1,50 | 1,05 | 16 |
| D110IM | 1,83 | 1,28 | 16 |
| D150IM | 2,50 | 1,75 | 16 |
| D180IM | 3,00 | 2,10 | 13 |
| D221IM | 3,68 | 2,58 | 13 |
| D299IM | 4,98 | 3,49 | 13 |

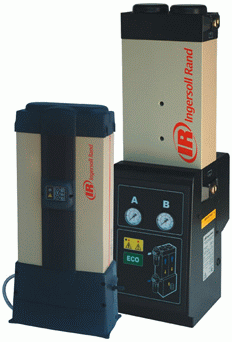

Modułowy osuszacz adsorpcyjny:
- Minimalizuje ilość zanieczyszczeń, procesy korozyjne i zużycie energii
- Zmniejsza koszty poprzez osuszanie tylko tego powietrza, które potrzebujesz
- Zapewnia niezwykłą wydajność przy niskich poziomach hałasu
- Utrzymuje wysoki stopień sprawności przy niezwykle prostej konserwacji
Nowa seria „D” modułowych osuszaczy adsorpcyjnych zastąpiła dotychczas oferowane przez Ingersoll Rand osuszacze serii TZM. Osuszacze adsorpcyjne serii „D” o nowoczesnym wyglądzie, wyposażone są w udoskonalony elektroniczny układ sterowania oraz filtry, co zapewnia mniejsze zużycie energii. Zakres ich wydajności to 0,08m3/min – 4,98m3/min. Modele D5 – D34 mają wbudowany koalescencyjny filtr wlotowy oraz filtr na wylocie, za wkładem z adsorbentem. Do osuszaczy D41 – D299 filtry H oraz D dostarczane są osobno.
| Model | Wydajność przy -40oC punkcie rosy m3/min | Wydajność przy -70oC punkcie rosy m3/min | Maksymalne ciśnienie pracy bar | Przyłącze BSPT |
|---|---|---|---|---|
| D160IL | 2,67 | 2,13 | 5 - 10 | 1" |
| D200IL | 3,33 | 2,67 | 5 - 10 | 1" |
| D275IL | 4,58 | 3,67 | 5 - 10 | 1 & 1/2" |
| D350IL | 5,83 | 4,67 | 5 - 10 | 1 & 1/2" |
| D500IL | 8,33 | 6,67 | 5 - 10 | 2" |
| D700IL | 11,67 | 9,33 | 5 - 10 | 2" |
| D900IL | 15,00 | 12,00 | 5 - 10 | 2" |
| D1000IL | 16,67 | 13,33 | 5 - 10 | 2" |
| D1600IL | 26,67 | 21,33 | 5 - 10 | 3" |
| D2000IL | 33,33 | 26,67 | 5 - 10 | 3" |
| D2500IL | 41,67 | 33,33 | 5 - 10 | DN100 |
| D3300IL | 55,00 | 44,00 | 5 - 10 | DN125 |

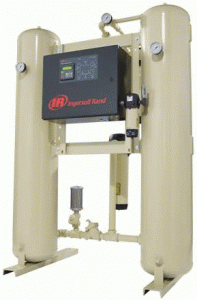

Osuszacze adsorpcyjne firmy Ingersoll Rand wykorzystują dwie kolumny napełnione granulkami adsorbentu. Drobne pory w granulkach nieprzerwanie wyłapują wilgoć ze sprężonego powietrza. Temperatura sprężonego powietrza nie obniża się i nie ma niebezpieczeństwa zamarzania pary wodnej. Adsorbent opiera się na sicie ze stali nierdzewnej opartym na kołnierzu kolumny. Gwarantuje to mały spadek ciśnienia, stały punkt rosy i zwiększoną żywotność adsorbentu. Dla zapewnienia małego spadku ciśnienia, adsorbent musi być regenerowany Przez usuwanie pary wodnej w niej nagromadzonej. Najbardziej rozpowszechnione metody to „na zimno” oraz „gorącą próżnią”.
EMS – System Zarządzania Zużyciem Energii Czas regeneracji adsorbentu zależy od przepływu, ciśnienia oraz temperatury powietrza regenerującego. Parametry te rzadko są stałe. Wpływa na nie obciążenie sprężarek, temperatura otoczenia i wilgotność powietrza. Ustawienie na stałe czasu i przepływu przy regeneracji będzie zatem oznaczać ewidentne straty sprężonego powietrza. System EMS mierzy punkt rosy na wylocie osuszacza i reguluje czas trwania cyklu regeneracji zmniejszając ilość powietrza użytego do regeneracji. Takie rozwiązanie znacząco obniża koszty energii. EMS jest zintegrowany ze sterownikiem wskazując punkt rosy na wylocie osuszacza.
| Model | Wydajność przy -40oCpunkcie rosy m3/min | Maksymalne ciśnienie pracy bar | Przyłącze BSPT |
|---|---|---|---|
| D500IB | 8,30 | 5 - 10 | 1 & 1/2" |
| D900IB | 15,00 | 5 - 10 | 2" |
| D1400IB | 23,33 | 5 - 10 | 3" |
| D1800IB | 30,00 | 5 - 10 | 3" |
| D2200IB | 36,67 | 5 - 10 | 3" |
| D2600IB | 43,33 | 5 - 10 | 3" |
| D3200IB | 53,33 | 5 - 10 | DN125 |
| D3900IB | 65,00 | 5 - 10 | DN125 |
| D5300IB | 88,33 | 5 - 10 | DN150 |
| D7000IB | 116,67 | 5 - 10 | DN150 |
| D9300IB | 155,00 | 5 - 10 | DN150 |
| D10600IB | 176,67 | 5 - 10 | DN150 |
| D14900IB | 248,33 | 5 - 10 | DN200 |

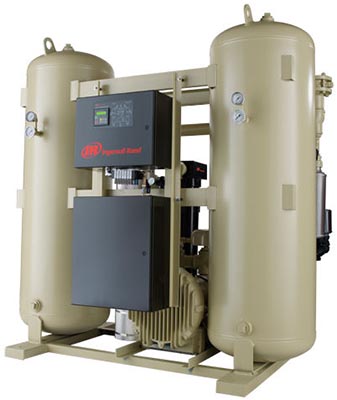

Zewnętrznie podgrzewane (elektrycznie lub parowo) regenerowane próżniowo (na gorąco) osuszacze Ingersoll Rand nie powodują strat sprężonego powietrza, co czyni je najbardziej skutecznymi i ekonomicznymi na rynku. Regeneracja próżniowa
- redukuje koszty energii potrzebne do podgrzania w procesie regeneracji
- redukuje energię potrzebną w cyklu schładzania
- redukuje wpływ temperatury na złoże zwiększając jego żywotność
Brak systemowej utraty powietrza na regenerację
- oszczędność energii oraz maksymalizacja ilości dostępnego powietrza
Stały punkt rosy
- minus 40oC, dwie warstwy adsobrentu, bez skoków temperatury przy przełączaniu kolumn
Pełna niezawodność
- praktycznie bezobsługowy zawory i galwanizowana armatura
- adsorbent na sicie ze stali nierdzewnej zapewnia minimalny spadek ciśnienia i maksymalny przepływ.
